摘要：低於飽和壓力開采的抽油機井脫氣十分嚴重，傳統的氣體渦輪流量表已經不適應此類抽油機井的產液剖麵測試。針對這一現象大慶油田測試技術服務分公司研發了溢氣型氣體渦輪流量表，文章講述了溢氣型氣體渦輪流量表的工作原理，並進行了溢氣型氣體渦輪流量表與傳統氣體渦輪流量表對比測試。實驗結果表明：溢氣型氣體渦輪流量表的排氣短節排氣效果很好，能夠充分消除氣體對渦輪的衝擊，從而使流量測試曲線計算結果更加準確。
近年來由於產油量的快速遞減多數生產井處於低於原油飽和壓力狀態，這些井脫氣嚴重，從而給這些井的產液剖麵測試工作帶來了新的難題。使用傳統的氣體渦輪流量表測試這些井的產液剖麵時渦輪受到了氣體較大程度的衝擊、渦輪轉速發生突變，測井軟件計算流量時產生了較大誤差，導致產液剖麵測試結果對測試井的後續措施挖潛調整失去了指導意義。本人結合大慶油田測試分公司研製的溢氣型氣體渦輪流量表的工作原理，進行了該儀器在測試脫氣井產液剖麵井中的應用效果分析。
1 溢氣型氣體渦輪流量表工作原理
溢氣型氣體渦輪流量表與傳統的氣體渦輪流量表相比改進了傘式集流器的中心管和進液口結構，設計了氣液分離短節，在排氣短節上增加了排氣閥門。儀器結構包括集流傘、排氣短節、渦輪、含水率短節及電路短節等。進行產液剖麵測試時油氣水混合物在集流傘內富集，由於重力分離作用，在集流傘內部自上而下形成了氣體聚集區、油聚集區和水聚集區。當聚集的氣體達到一定壓力時派遣閥開啟，將氣體從中心管排出，油和水相上移從中心管流入衝擊氣體渦輪流量表渦輪葉片，經霍爾元件計數後產生渦輪脈衝，測井軟件依據室內標定的渦輪轉動方程係數計算出測試層段的產液量。
2 應用效果分析
應用該儀器91看片下载免费观看進行了一定數量的現場試驗，現選取典型案例進行了對比分析。

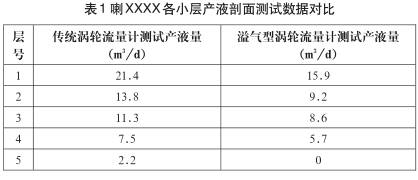

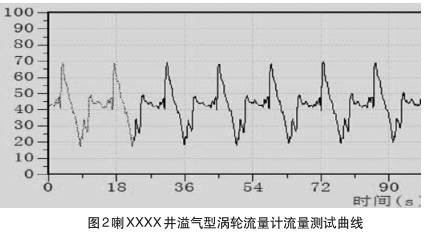

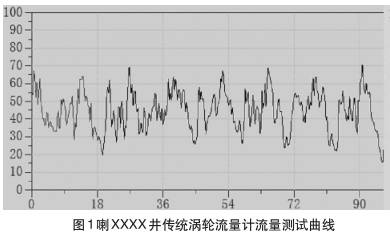

圖1、圖2為該井全井流量測試曲線，從圖1可以看出使用傳統渦流量計測試時該井流量曲線受到井內原油脫氣影響產生了較大跳動，對流量測試產生了較大的幹擾，測試結果為56.2m 3 /d。而采用溢氣型氣體渦輪流量表測試後，測試曲線較為平穩、衝次明顯（圖2），渦輪沒有受到原油脫氣影響，說明溢氣型短節排氣效果良好，全井流量測試結果僅為39.4m 3 /d。為了進一步對比，地質部門對該井進行了罐車量油，量油結果為產液39.1 m 3 /d。由此可見，溢氣型氣體渦輪流量表流量測試結果明顯優於傳統的氣體渦輪流量表測試結果，那麽其測試的各小層產液數據也就更加準確，因此測試脫氣嚴重的抽油機井產液剖麵時應該盡可能采用溢氣型氣體渦輪流量表。表1為喇XXXX井各小層流量測試結果，可以看出使用傳統氣體渦輪流量表測試的各小層流量均高於溢氣型氣體渦輪流量表測試結果。測試層5時傳統氣體渦輪流量表測試結果為2.2 m 3 /d，而實際上渦輪轉動是氣體衝擊導致的，采用溢氣型氣體渦輪流量表後發現該層產液量低於啟動排量無法測試。



3 結語
（1）溢氣型氣體渦輪流量表的排氣短節能夠有效排出原油中的遊離態氣體，降低氣體流動對渦輪計數的影響。
（2）層段的產液量未達到儀器啟動排量時溢氣型氣體渦輪流量表仍舊無法測量，因此研製低啟動排量的渦輪傳感器仍舊迫在眉睫。
